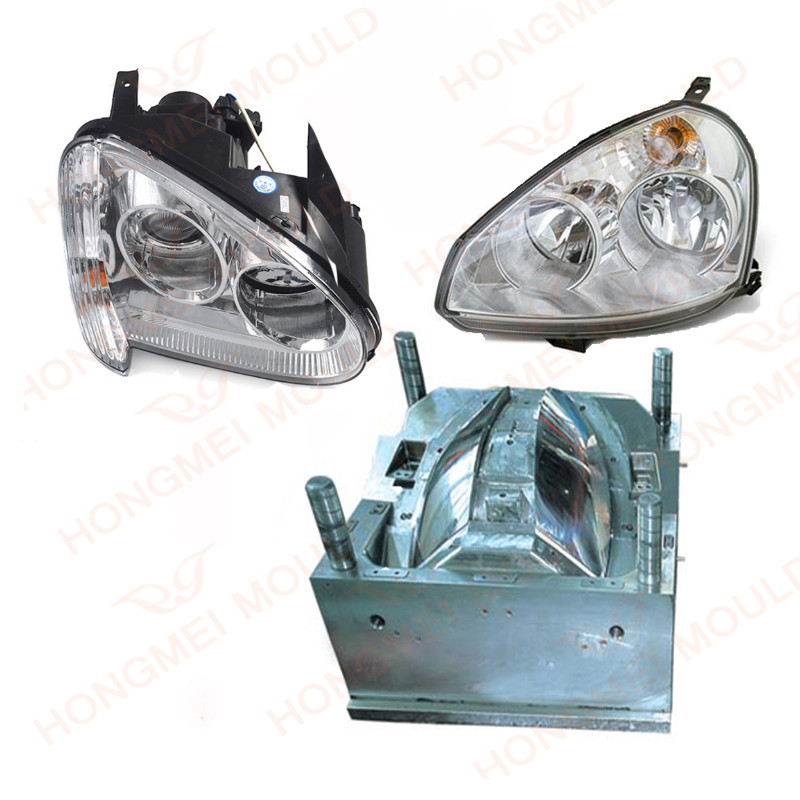

Autolampafdekking spuitgietmatrijs

Autolampafdekking spuitgietmatrijs

Kunststof mal: spuitgietmatrijs voor autolampafdekking

Vormholte: 1+1

Hotrunner: 4 druppels met “HOTSET” verwarmingsspiralen, gescheiden temperatuurregelaar

Vormholtestaal: DIN 1.2738

Vormkernstaal: DIN 1.2312

Matrijsschuifinzetstuk: DIN 1.2738 met nitreren

Activering van het kerninzetstuk: 4 hydraulische cilinders

Kunststof materiaal: ABS

Cyclustijd: 40 sec

Levertijd: 50 dagen

Alle overige wensen kunt u met ons bespreken.

Introductie van autolampen

De belangrijkste componenten van de voor- en achterlichten zijn: linker en rechter lenzen, linker en rechter decoratieve frames, rechter en linker lampschalen en rechter en linker spiegels.

Vereisten voor het uiterlijk van autolampen

1. Optische lens

Het product is transparant, de binnenkant heeft het patroon, het uiterlijkverzoek is hoog

2. Versiering behuizing

Het uiterlijk van het product is gealuminiseerd en sommige delen moeten worden gematteerd

3. De lampenkap
Producten voor interne functies, dopgaten, gaten in de achterkant en andere montagevereisten.

4. Reflector

Galvaniserende producten, er zijn strenge eisen voor de lichtverdeling, het uiterlijk van aluminiumplaten

Vormontwerpstructuur

Automotive light shell plastic is gemakkelijk vast te houden aan het fenomeen van de vaste schimmel, om de lampshell plastic vaste schimmel ontwerppreventie op te lossen is:

* Controleer vóór het matrijsontwerp of de loshelling van het gebied met grote klemkracht van de plastic onderdelen groter is dan 3 graden of hoger, en probeer deze op meer dan 5 graden te ontwerpen om te voorkomen dat de vaste mal blijft plakken en schade aan de matrijs wordt gesleept kunststof onderdelen.

* Omgekeerd patroon is ontworpen aan de binnenkant van de plastic onderdelen, waar de mal gemakkelijk te plakken is en de afdichtingskracht groot is. De diepte van het omgekeerde patroon is 0,5 ~ 1 mm en het omgekeerde patroon is ontworpen nabij de ronde hoek van de plastic onderdelen.

* Ontwerp verstevigingsstaven aan de binnenzijde van de vormdelen waar de klemkracht groot is, of ontwerp een omgekeerde haak op de duwstang.

Het koelwaterkanaal neemt de gecombineerde vorm aan van "verticale waterleiding + hellende waterleiding + stijgbuiswaterput", en het koelsysteem neemt bij voorkeur een verticale waterleiding aan. De volgende is de hellende waterleiding, alleen dan GEBRUIKT het scheidingstype goed.

Het gecombineerde koelkanaal is gelijkmatig gerangschikt en dicht bij de holte, wat geschikt is voor spuitgieten met grote batches en hoge precisie. De tekortkoming is dat de verwerking van koelwaterleidingen lastiger is.

Bij het matrijsontwerp is het gebied met een grote houdkracht van de kunststof onderdelen te wijten aan de matrijshelling van meer dan 5 graden en is het omgekeerde patroon van 0,5 mm diep ontworpen aan de bewegende matrijszijde.

Daarom verloopt het uitwerpen en strippen van de mal soepel, beweegt het mechanisme soepel, is de mal veilig, stabiel en betrouwbaar en houdt de mal zich niet aan het fenomeen van de vaste mal, waardoor met succes het probleem wordt opgelost van plastic onderdelen van de lampschaal die in de vaste mal blijven plakken. Na proefproductie heeft het model een goed laadeffect en een stabiele afmeting.

Hongmei Mold Bedrijfsvoordeel
- Gratis ontwerp: inclusief onderdeelontwerp en matrijsontwerp
- Service: 24 uur online service
- Uitrusting: vijfassige hogesnelheidsfreesmachines
Drie-assige hogesnelheidsfreesmachines
CNC-freesmachines
Diepgatboormachines
Grootschalige freesmachines
CNC-graveermachines
Elektrische vonken (EDM)
draadknipper
